Win-Tek

Categoria: SerigraficheESE

  • ES-E8

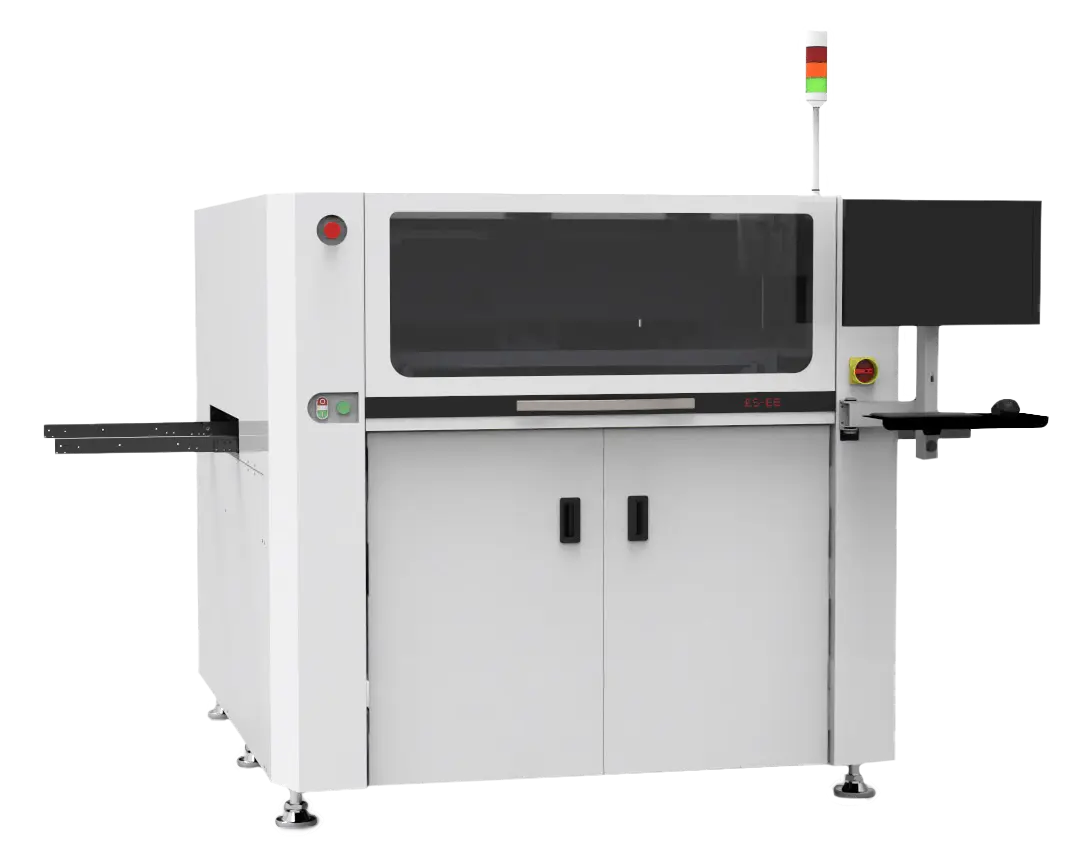

    ES-E8

    La ES-E8 è una serigrafica in grado di gestire telai da 736mm fino a 1050mm con un’area di stampa di 850 x 610 mm.

    Come tutti i modelli serie ES includono una serie di opzioni quali: convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda se presente, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile, sistema semi automatico carico telaio e Production History data monitor.
    Tra le poche sul mercato a poter disporre del software di programmazione offline per la piena appartenenza alla categoria di investimenti che può beneficiare di alcune agevolazioni fiscali.
    Tutti i componenti sono controllati da servo motori ad alta precisione per garantire affidabilità e durata nel tempo.

    E8-3
    Icona Dimensione

    Dimensione Telaio

    736×736, 800×800, 850×800, 980×850

    Icona Dimensione PCB

    Dimensione PCB (mm)

    70×70 – 850×500

    Icona Spessore

    Spessore PCB (mm)

    0.3 ~ 5

    Specifiche Tecniche

    ModelloES-E8
    Dimensione PCB (X-Y)70×70 ~ 850x610mm
    Spessore PCB0.3mm ~ 6mm
    Dimensione telaio736, 800, 850, 980 e 1050mm
    Velocità di stampa5~250mm/sec
    Pressione di stampa3~25kgf
    Tempo di stampa17sec
    Precisione di allineamento±12.5um a 6 sigma
    Ripetibilità di stampa±25um a 6 sigma
    AlimentazioneMonofase: AC220-240V, 50/60Hz, 10amp
    Aria compressa4-6bar
    130L/min
    Dimensioni (LxWxH mm)2704x1670x1413mm

    GLI ALTRI PRODOTTI

    ES-E7

    La ES-E7 gestisce telai fino a 900mm con un’area di stampa di 700 x 610 mm. Include convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile e Production History data monitor.

    ES-E2+

    Il modello ES-E2+ gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm.
    Rispetto la ES-E2 ha una tavola potenziata per offrire una maggiore precisione nell’allineamento (±10um a 6 sigma), ottenendo di conseguenza una qualità di stampa superiore.

    ES-E2

    Il modello ES-E2 gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm. Come tutti i modelli serie ES include: convogliatore interno a 3 tratti, controllo 2D del deposito, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile sistema semi automatico carico telaio e Production History data monitor.

  • ES-E7

    ES-E7

    ES-E7

    La ES-E7 è una serigrafica in grado di gestire telai da 650mm fino a 900mm con un’area di stampa di 700 x 610 mm.

    Come tutti i modelli serie ES include una serie di opzioni quali: convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda se presente, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile, sistema semi automatico carico telaio e Production History data monitor.  Tra le poche sul mercato a poter disporre del software di programmazione offline per la piena appartenenza alla categoria di investimenti che possono beneficiare di alcune agevolazioni fiscali.

    Tutti i componenti sono controllati da servo motori ad alta precisione per garantire affidabilità e durata nel tempo.

    E7-2
    Icona Dimensione

    Dimensione Telaio

    550×650, 650×550, 736×736, 800×800

    Icona Dimensione PCB

    Dimensione PCB (mm)

    50×50 – 650×510

    Icona Spessore

    Spessore PCB (mm)

    0.3 ~ 5

    Specifiche Tecniche

    ModelloES-E7
    Dimensione PCB (X-Y)70×70 ~ 700x610mm
    Spessore PCB0.3mm ~ 6mm
    Dimensione telaio650, 736, 800, 850 e 900mm
    Velocità di stampa5~250mm/sec
    Pressione di stampa3~25kgf
    Tempo di stampa10sec
    Precisione di allineamento±12.5um a 6 sigma
    Ripetibilità di stampa±25um a 6 sigma
    Cpk >=2.0
    AlimentazioneMonofase: AC220-240V, 50/60Hz, 10amp
    Aria compressa4-6bar
    130L/min
    Dimensioni LxWxH (mm)2274x1670x1413mm

    GLI ALTRI PRODOTTI

    ES-E8

    La ES-E8 è una serigrafica in grado di gestire telai da 736mm fino a 980 mm con un’area di stampa di 850×500 mm ed opzionale fino a 850×610 mm. Come tutti i modelli serie US include una serie di opzioni che ne fanno leader indiscusso nel loro segmento.

    ES-E2+

    Il modello ES-E2+ gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm.
    Rispetto la ES-E2 ha una tavola potenziata per offrire una maggiore precisione nell’allineamento (±10um a 6 sigma), ottenendo di conseguenza una qualità di stampa superiore.

    ES-E2

    Il modello ES-E2 gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm. Come tutti i modelli serie ES include: convogliatore interno a 3 tratti, controllo 2D del deposito, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile sistema semi automatico carico telaio e Production History data monitor.

  • ES-E2+

    ES-E2+

    ES-ES+

    La ES-E2+ è una serigrafica in grado di gestire telai da 550mm fino a 736mm con un’area di stampa di 550 x 510 mm. A differenza del modello ES-E2 è una tavola potenziata per offrire una maggiore precisione nell’allineamento (±10um a 6 sigma), ottenendo di conseguenza una qualità di stampa superiore.
    Come tutti i modelli serie ES include una serie di opzioni quali: convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda se presente, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile, sistema semi automatico carico telaio e Production History data monitor. Tra le poche sul mercato a poter disporre del software di programmazione offline per la piena appartenenza alla categoria di investimenti che può beneficiare di alcune agevolazioni fiscali.
    Tutti i componenti sono controllati da servo motori ad alta precisione per garantire affidabilità e durata nel tempo.

    E2-1
    Icona Dimensione

    Dimensione Telaio

    550×650, 650×550, 736×736

    Icona Dimensione PCB

    Dimensione PCB (mm)

    50×50 – 550×400

    Icona Spessore

    Spessore PCB (mm)

    0.1 ~ 5

    Specifiche Tecniche

    ModelloES-E2+
    Dimensione PCB (X-Y)50×50 ~ 550x510mm
    Spessore PCB0.3mm ~ 6mm
    Dimensione telaio550, 584, 650 e 736mm
    Velocità di stampa5~250mm/sec
    Pressione di stampa3~25kgf
    Tempo di stampa9sec
    Precisione di allineamento±10um a 6 sigma
    Ripetibilità di stampa±20um @ 6 sigma
    Cpk ≥ 2.0
    AlimentazioneMonofase: AC220-240V, 50/60Hz, 10amp
    Aria compressa4-6bar
    130L/min
    Dimensioni LxWxH (mm)1796x1570x1413mm

    Gli altri prodotti

    ES-E8

    La ES-E8 è una serigrafica in grado di gestire telai da 736mm fino a 980 mm con un’area di stampa di 850×500 mm ed opzionale fino a 850×610 mm. Come tutti i modelli serie US include una serie di opzioni che ne fanno leader indiscusso nel loro segmento.

    ES-E7

    La ES-E7 gestisce telai fino a 900mm con un’area di stampa di 700 x 610 mm. Include convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile e Production History data monitor.

    ES-E2

    Il modello ES-E2 gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm. Come tutti i modelli serie ES include: convogliatore interno a 3 tratti, controllo 2D del deposito, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile sistema semi automatico carico telaio e Production History data monitor.

  • ES-E2

    ES-E2

    US-2000X

    La ES-E2 è una serigrafica in grado di gestire telai da 550mm fino a 736mm con un’area di stampa di 550 x 510 mm. Come tutti i modelli serie ES include una serie di opzioni quali: convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda se presente, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile, sistema semi automatico carico telaio e Production History data monitor.
    Tra le poche sul mercato a poter disporre del software di programmazione offline per la piena appartenenza alla categoria di investimenti che può beneficiare di alcune agevolazioni fiscali.
    Tutti i componenti sono controllati da servo motori ad alta precisione per garantire affidabilità e durata nel tempo.

    E2-2
    Icona Dimensione

    Dimensione Telaio

    550×650, 650×550, 736×736

    Icona Dimensione PCB

    Dimensione PCB (mm)

    50×50 – 550×400

    Icona Spessore

    Spessore PCB (mm)

    0.3 ~ 5

    Specifiche Tecniche

    ModelloES-E2
    Dimensione PCB (X-Y)50×50 ~ 550x510mm
    Spessore PCB0.3mm ~ 6mm
    Dimensione telaio550, 584, 650 e 736mm
    Velocità di stampa5~250mm/sec
    Pressione di stampa3~25kgf
    Tempo di stampa10sec
    Precisione di allineamento±12.5um a 6 sigma
    Ripetibilità di stampa±25um a 6 sigma
    Cpk >=2.0
    AlimentazioneMonofase: AC220-240V, 50/60Hz, 10amp
    Aria compressa4-6bar
    130L/min
    Dimensioni LxWxH (mm)1796x1570x1413mm

    GLI ALTRI PRODOTTI

    ES-E8

    La ES-E8 è una serigrafica in grado di gestire telai da 736mm fino a 980 mm con un’area di stampa di 850×500 mm ed opzionale fino a 850×610 mm. Come tutti i modelli serie US include una serie di opzioni che ne fanno leader indiscusso nel loro segmento.

    ES-E7

    La ES-E7 gestisce telai fino a 900mm con un’area di stampa di 700 x 610 mm. Include convogliatore interno a 3 tratti, controllo 2D del deposito, ispezione 2D sulla scheda, sistema di pulizia automatico telaio con 4 metodi, Top clamp retraibile e Production History data monitor.

    ES-E2+

    Il modello ES-E2+ gestisce telai fino a 736 mm con un’area di stampa di 550 x 510 mm.
    Rispetto la ES-E2 ha una tavola potenziata per offrire una maggiore precisione nell’allineamento (±10um a 6 sigma), ottenendo di conseguenza una qualità di stampa superiore.
